ソーラーパネルを日当たりの良い場所に設置したくても、ポータブル電源まで距離があって置けない、という場合に役立つのが延長ケーブルです。日陰を避けてソーラーパネルを自由に配置できるため、充電効率を高めやすくなります。

●Jackery SolarSaga 5M延長ケーブル

Jackeryのポータブル電源とソーラーパネルの接続距離を延長する5mのケーブル。

対応機種：

Jackeryポータブル電源5000plus/3000Pro/3000new/2000Plus/2000New//2000Pro/1500pro/1500/1000Plus/1000New/1000Pro/600Plus/1000/708/700/500new/400/240に対応可能。

300Plus/100Plus/240Newに使用する場合、DC8020-USB-Cのトランスジャックを介して使用する必要があります。

接続方法：

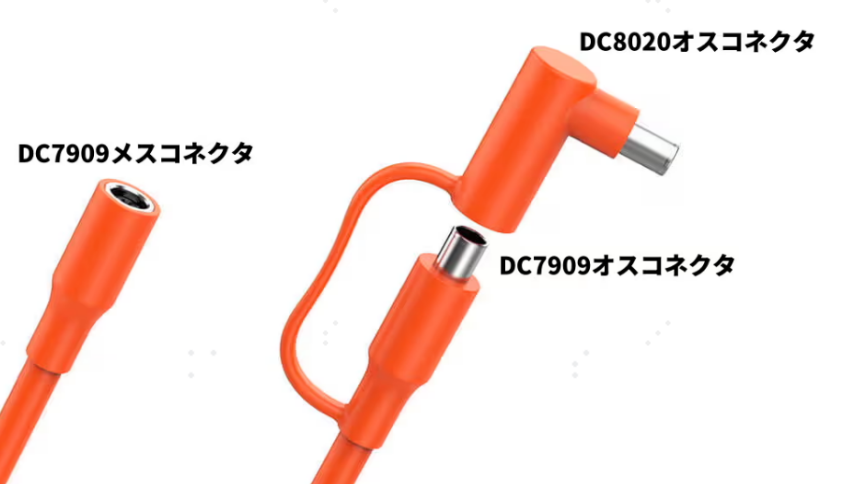

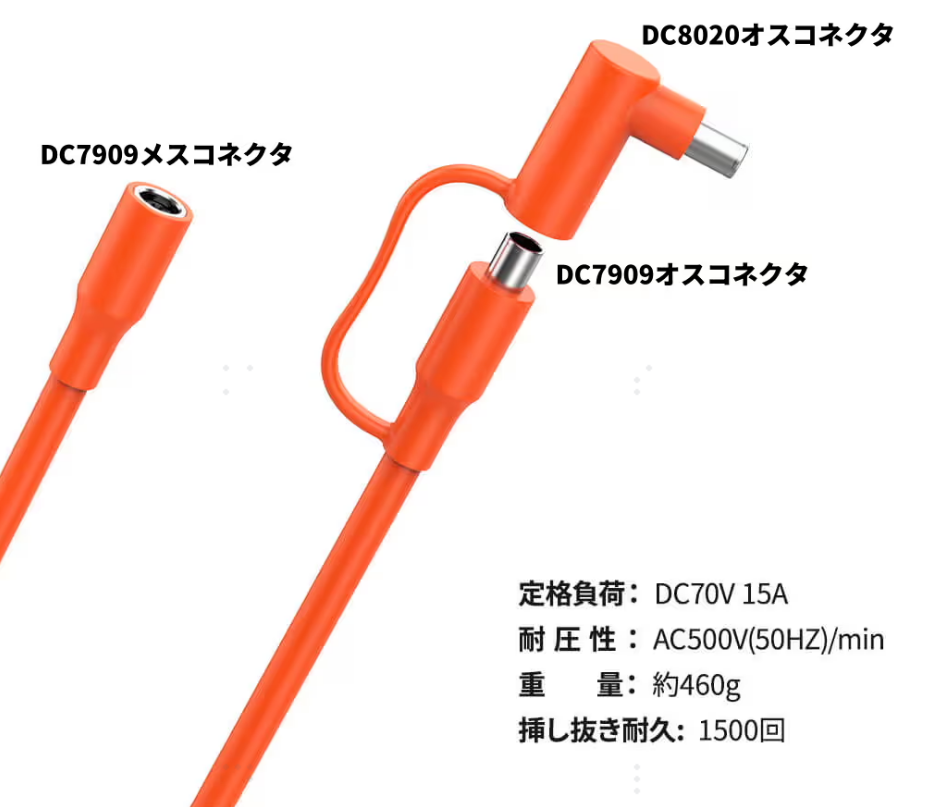

延長ケーブルには、メスコネクタとオスコネクタがあり、メスコネクタはDC7909端子で、オスコネクタはDC7909-DC8020端子。

メスコネクタはソーラーパネル側に繋ぎます。オスコネクタはポータブル電源側に繋ぎます。ポータブル電源に繋ぐ方法は機種により異なりますので、詳しくは続きを読んでください。

メスコネクタは直接ソーラーパネル側につなぎます。オスコネクタは各ポータブル電源との接続方法が下記となります。

①DC入力端子の種類が【DC7909】の Jackeryポータブル電源240/400/700/708/1000

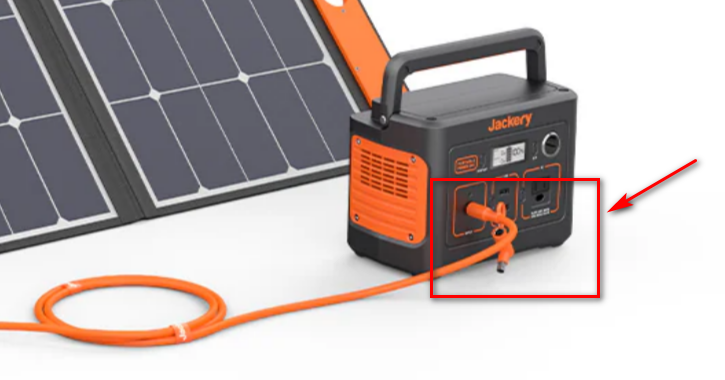

延長ケーブルオスコネクタの【DC7909】端子(トランスジャックを抜いた状態）を直接ポータブル電源のDC入力ポートに差し込んでください。（下記画像を参照）

②DC入力端子の種類が【DC8020】の Jackeryポータブル電源5000plus/3000Pro/3000new/2000Plus/2000New/1500New/500New/600New/300D/1500Ultra/2000Pro/1500pro/1500/1000Plus/1000New/1000Pro/600Plus

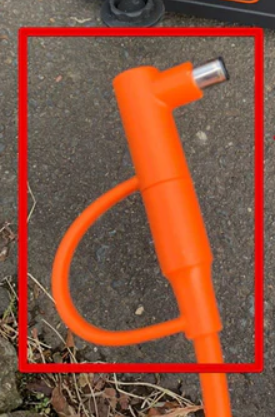

下記画像のように、ドッキング（トランスジャックを挿した状態）して延長ケーブルオスコネクタ【DC8020】をポータブル電源のDC入力ポートに接続します。

③DC入力端子が【USB-C】のJackeryポータブル電源300Plus/100Plus/240New：別途DC8020-USB-Cのトランスジャックを介して使用する必要があります。

Step1：まずは、上記②のように、ドッキングして延長ケーブルのオスコネクタをDC8020の状態にしてください。

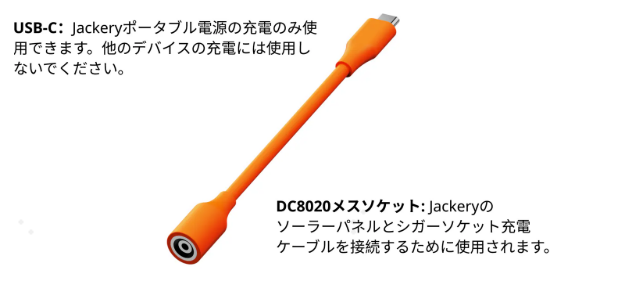

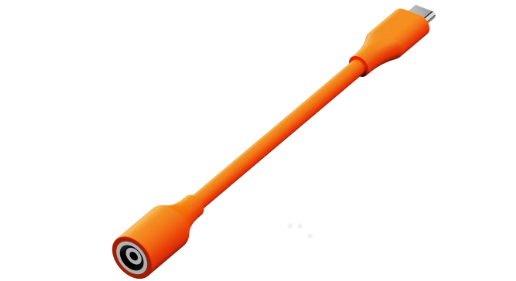

Step2：下記画像のDC8020-USB-Cトランスジャックに接続して、延長ケーブルのオスコネクタ端子を【USB-C】に変換してください。

Step3：USB-Cに変換した延長ケーブルの出力端子を、ポータブル電源のUSB-C入力ポートに接続します。

●Jackery SolarSaga 10M延長ケーブル

Jackeryのポータブル電源とソーラーパネルの接続距離を延長する10mのケーブルです。

対応機種：

・Jackeryポータブル電源5000plus/3000Pro/3000new/2000Plus/2000New/2000Pro/1500New/1500Ultra/1500pro/1500/1000Plus/1000New/1000Pro/600Plus/600New/500new/300Dに直接対応できます。

・Jackeryポータブル電源1000/708/700/400/240に使用する場合、別途DC8020-DC7909アダプターが必要となります。

・Jackeryポータブル電源300Plus/100Plus/240Newに使用する場合、別途DC8020-USB-Cアダプターを介して使用する必要です。

コネクタ端子詳細と接続方法：

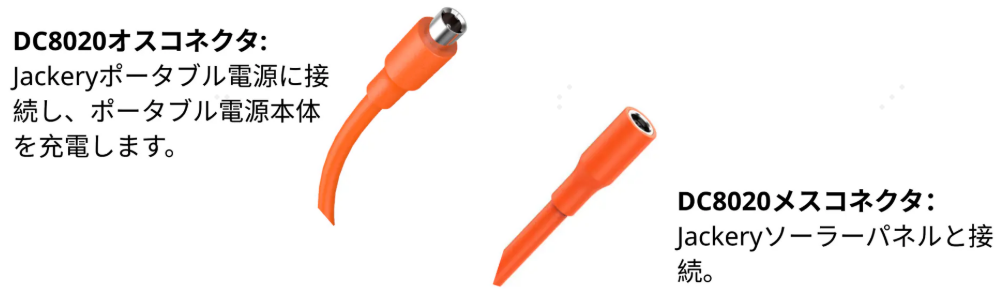

10Mの延長ケーブルには、メスコネクタとオスコネクタがあります。メスコネクタはDC8020端子で、オスコネクタはDC8020端子となります。

メスコネクタは直接ソーラーパネル側に繋ぎます。オスコネクタはポータブル電源に繋ぎますが、モデルにより繋ぎ方が異なります。詳しくは続きを読んでください。

①DC入力端子の種類が【DC8020】の Jackeryポータブル電源5000plus/3000Pro/3000new/2000Plus/2000New/1500New/500New/600New/300D/1500Ultra/2000Pro/1500pro/1500/1000Plus/1000New/1000Pro/600Plus

延長ケーブルオスコネクタ【DC8020】を直接上記ポータブル電源のDC入力ポートに接続して使います。

②DC入力端子の種類が【DC7909】の Jackeryポータブル電源240/400/700/708/1000

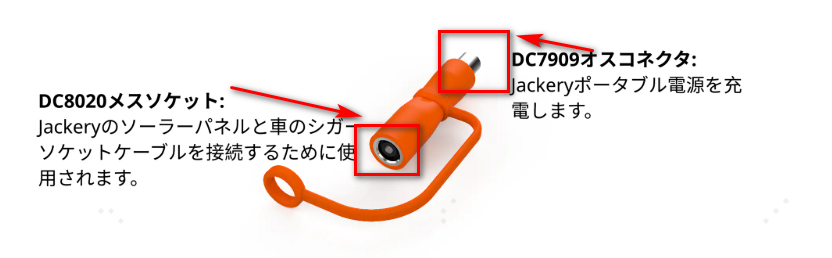

Step1: 延長ケーブルのオスコネクタ【DC8020】を別途用意するDC8020-DC7909アダプターのメスソケット（下記画像）に接続して、DC出力端子を【DC7909】にします。

Step2: 「アダプター DC8020 - DC7909」の【DC7909】オスコネクタをポータブル電源のDC入力ポートに差し込んで接続します。

③DC入力端子が【USB-C】のJackeryポータブル電源300Plus/100Plus/240Newに使用する場合：

Step1：延長ケーブルのオスコネクタ【DC8020】を別途用意する【Jackery アダプター DC8020 - USB-C】のDC8020メスソケット（下記画像）に接続します。

Step2:　「Jackery アダプター DC8020 - USB-C」の【USB-C】端子をポータブル電源のUSB-C入力ポートに差し込んで接続します。
